Технические характеристики
Рабочий стол
Размер стола
мм
2100 x 500
T-обр. пазы (кол-во) ширина × расстояние
мм
(4) 20×100
Макс. нагрузка на стол
кг
2000
Перемещение по осям X/ Y/ Z
мм
1500/ 670/ 670
Расстояние ось шпинделя–вертикальные направляющие
мм
610
Расстояние шпиндель-стол
мм
0 – 670
Конус шпинделя
7:24 ISO 50 DIN 2080
Частота вращения шпинделя (кол-во)
об/мин
(12) 35 – 1345
Подачи
Подача по осям X, Y
мм/мин
20 – 1800 (бесступенчато)
Подача по оси Z
мм/мин
10 – 900 (бесступенчато)
Ускоренная подача X, Y
мм/мин
3500
Ускоренная подача Z
мм/мин
1750
Двигатель шпинделя
кВт
7.5
Двигатель подач X, Y
кВт
2
Двигатель подач Z
кВт
2
Насос подачи СОЖ
кВт
0.55
Система смазки
кВт
0.12
Гaбapиты (ДxШxB)
мм
3300 x 2380 x 2750
Габариты в упаковке (ДxШxB)
мм
2280 x 2280 x 2820
Вес
кг
7300/ 8000
Базовая комплектация
- Устройство цифровой индикации по 3-м осям (УЦИ);
- Система подачи СОЖ;
- Натяжной болт крепления инструмента;
- Освещение рабочей зоны;
- Масляный шприц;
- Фундаментные болты;
- Стойка поддержки для горизонтального фрезерования;
- Вспомогательный инструмент;
- Инструкция по эксплуатации.
Дополнительная комплектация
Описание
- Очень широкие плоские направляющие обеспечивают жёсткость и точность при большой нагрузке на стол.
- Закалённые и отшлифованные направляющие обеспечивают высокую точность на длительный срок службы.
- Очень большой ход стола (1500 мм) и большие размеры стола 2100 х 500 мм.
- Широкий диапазон частот вращения шпинделя 35 – 1345 об/мин.
- Бесступенчатая регулировка продольной и поперечной подачи стола.
- Ускоренная подача по всем осям.
- Телескопический кожух по оси Z.
Универсальная фрезерная головка поворачивается на любой угол на 360°

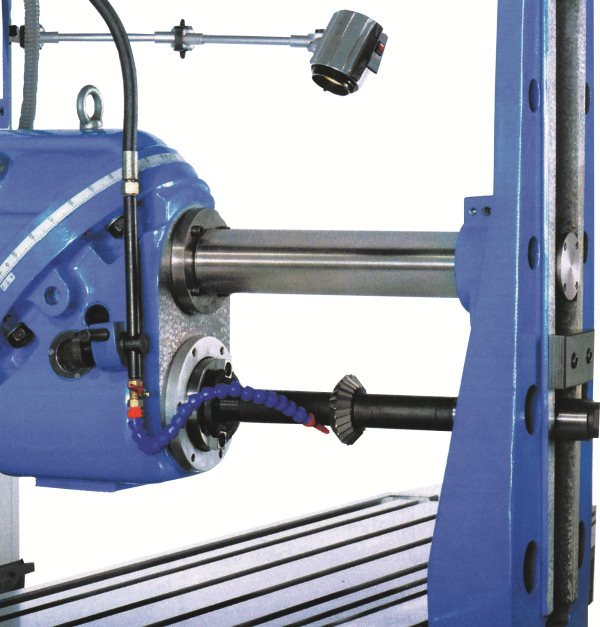

Для горизонтального фрезерования используется специальная стойка.
